石材踢脚线工艺解析及案例欣赏
相信大家都遇到过各种造型叠级的花池、柱子
特别是欧式的
是不是看上去很复杂
其实也就是装饰线脚而已
装饰线脚工艺在园林景观中比较常见
常见做法都有哪些？
一起来看看吧
01
装饰线脚工艺之石材定制、拼贴
拼贴：常见的做法，造型不复杂则能省则省，拼贴做法更便宜。高度大于4米需干挂。
02

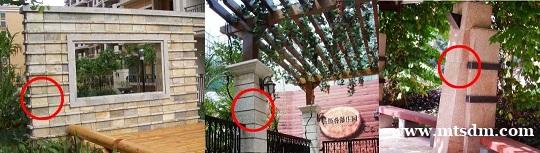

在景观中的应用

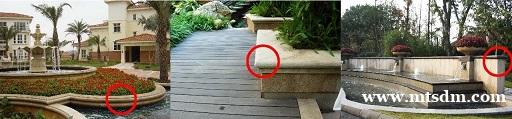

▲定制石材压顶
▲石材拼接
03
施工图做法

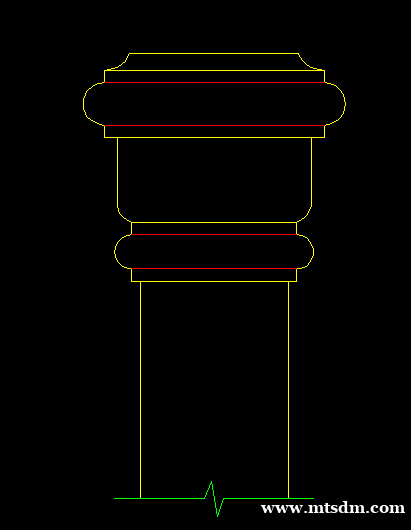

例1：
当你要画这种复杂造型的结构时候会不会手足无措，别着急，慢慢来！

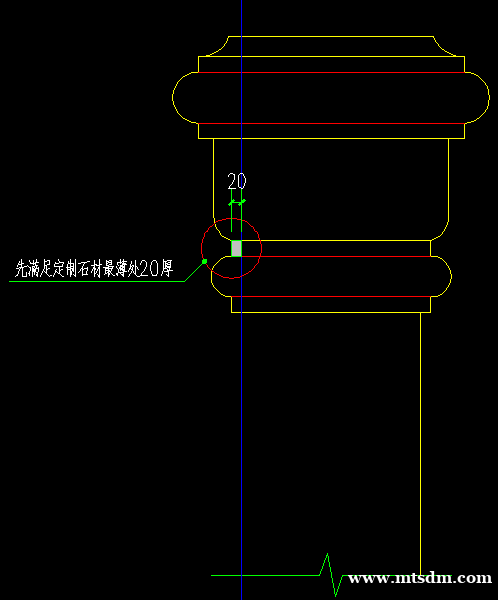

第一步
以定制石材最薄处拉构造线，偏移20，满足室外石材最薄规格。
第二步

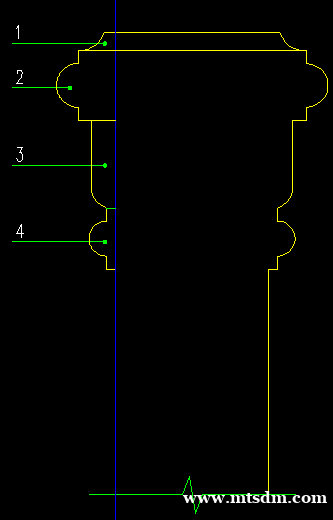

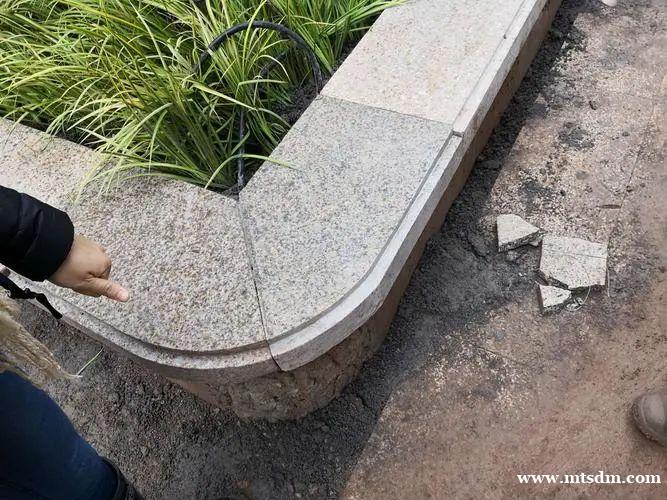

大致划分为了四块石材，但是不一定是对的。第一块石材就做不出来，尖角易爆。

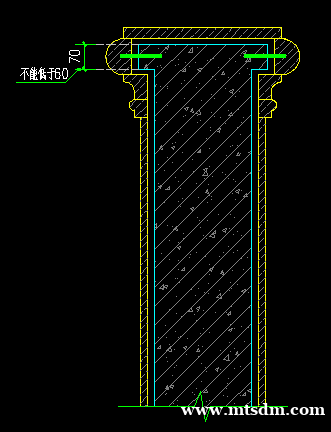

第三步
调整无法做出的石材，满足其能施工的要求。石材压石材10公分就够了，为了更稳定压20。

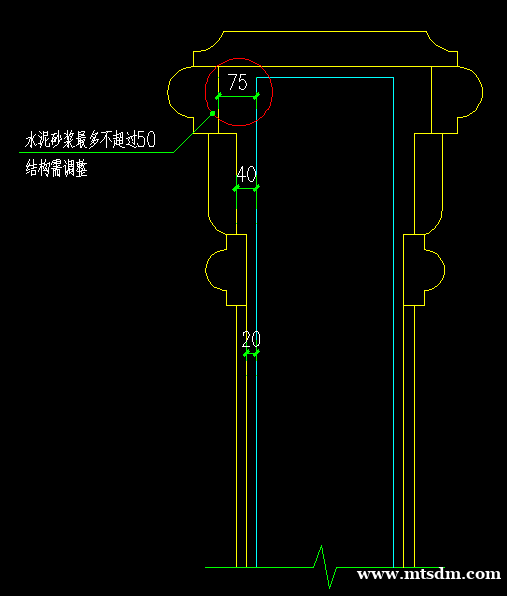

第四步
画结构层，水泥砂浆超过50，结构需进一步调整。

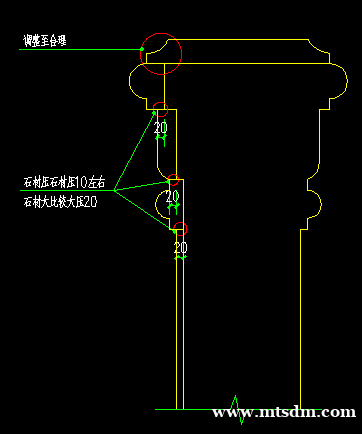

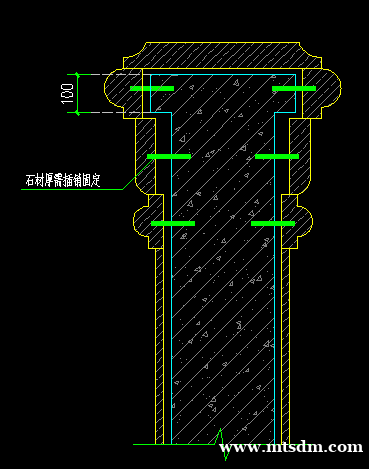

第五步
调整至合理就行啦！石材厚大于30需使用插销，保证其饰面不掉落。

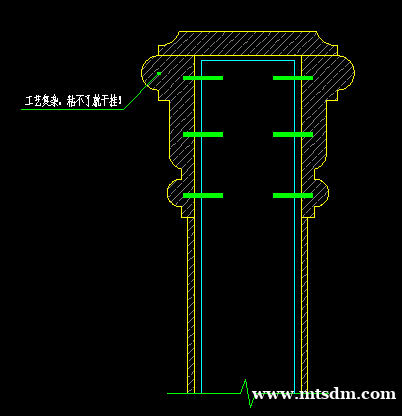

当然，如果金主爸爸有钱，完全可以全部整石定制，不过线脚工艺复杂，插销固定不了的话需要用干挂，成本高，所以不建议此做法。（毕竟我们画施工图的原则是在保证其结构稳定的情况下，能省则省！）
例2：

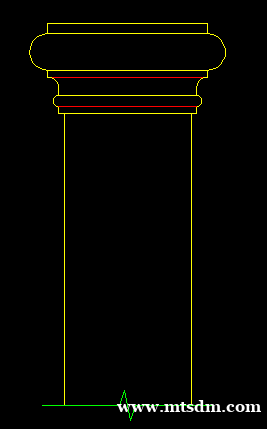

同样还有很多这种样式，可以多多动手练习一下。
例3：

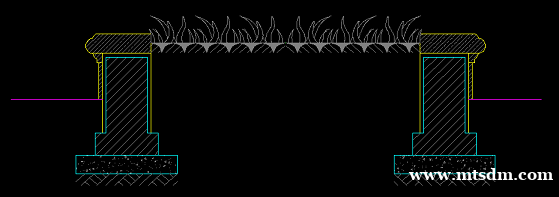

▲树池

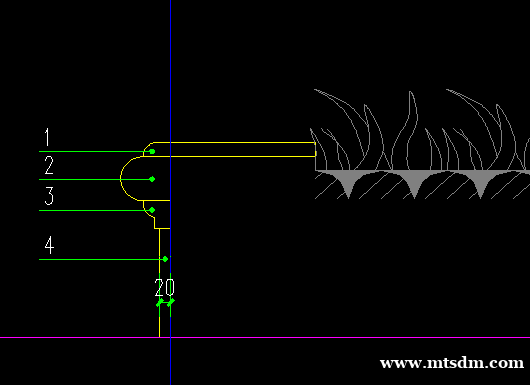

同样以满足石材最薄处进行划分，不同面层不一样，荔枝面25厚，根据实际情况。
▲划分

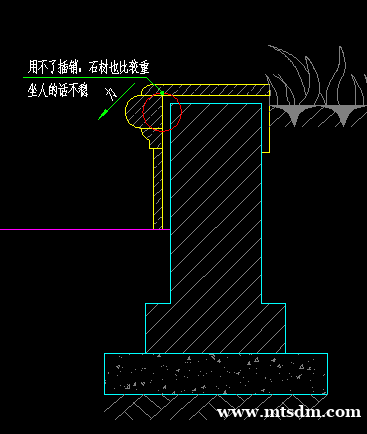

此做法压顶石材较薄，凸起石材位置尴尬，使用不了插销，没有足够的稳定性，时间长后容易掉落，所以此做法树池不坐人的话可以用。坐人的话还是换下一种吧。
将压顶换成这样一整块就完美解决了。（结构注意砖砌体的模数）
例四：

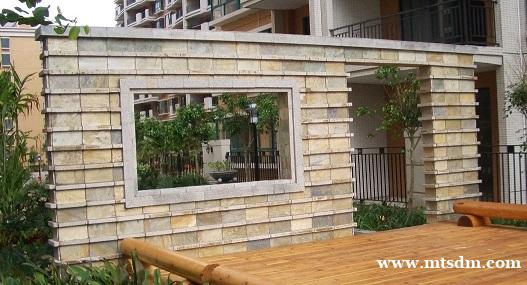

▲一面石材拼贴的景墙
先画出底平面图，景墙为单边脚结构，通过构造柱、压顶梁、地梁使其成框形保证其稳固性。

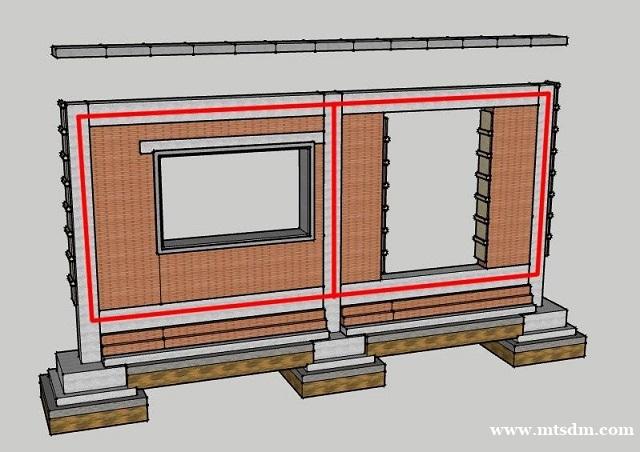

▲模型示意

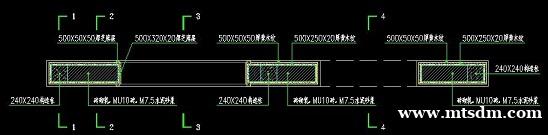

▲景墙底平面图
根据其石材规格调整窗框，使其对缝，保证美观性。

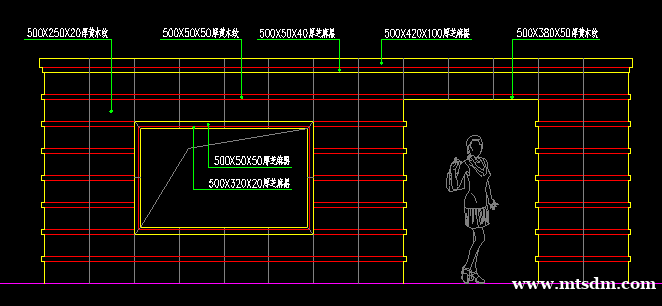

▲景墙正立面图
景墙的剖面也不复杂，没有复杂的装饰线脚。

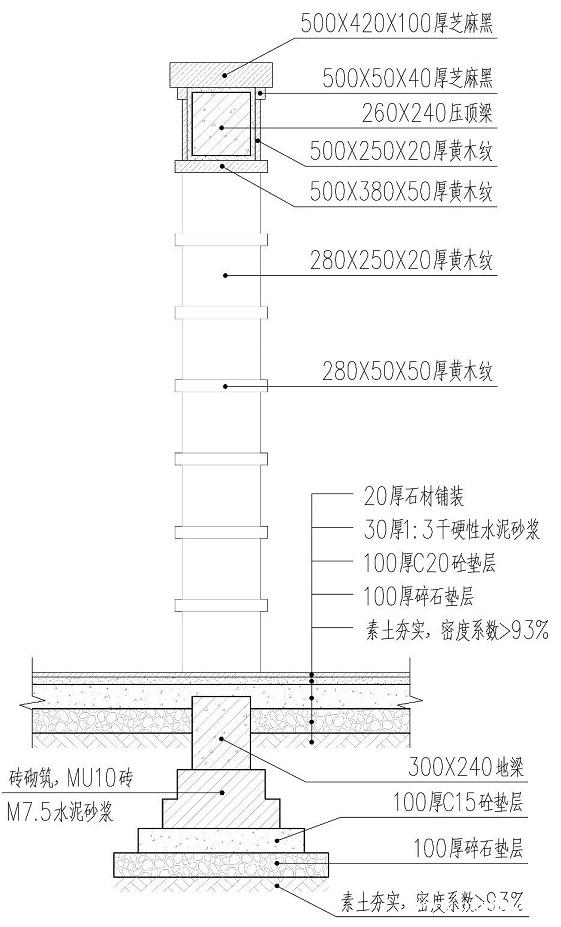

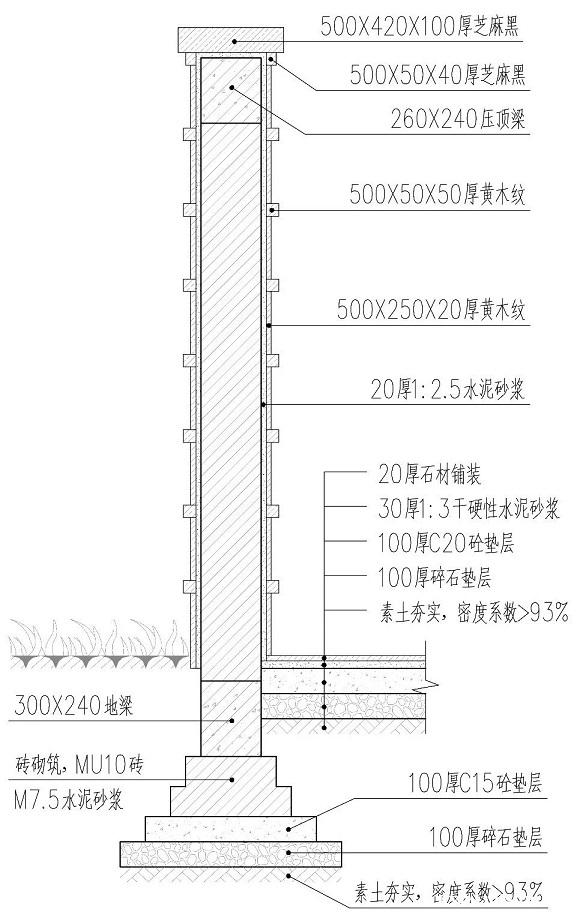

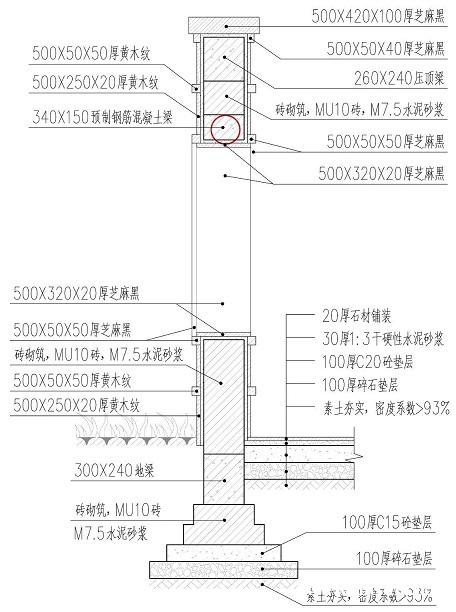

▲1-1剖面图
▲2-2剖面图
值得注意的预制钢混梁再次出现，之前小编在干挂工艺中提到过这个问题，窗框上砌砖需要梁承重。

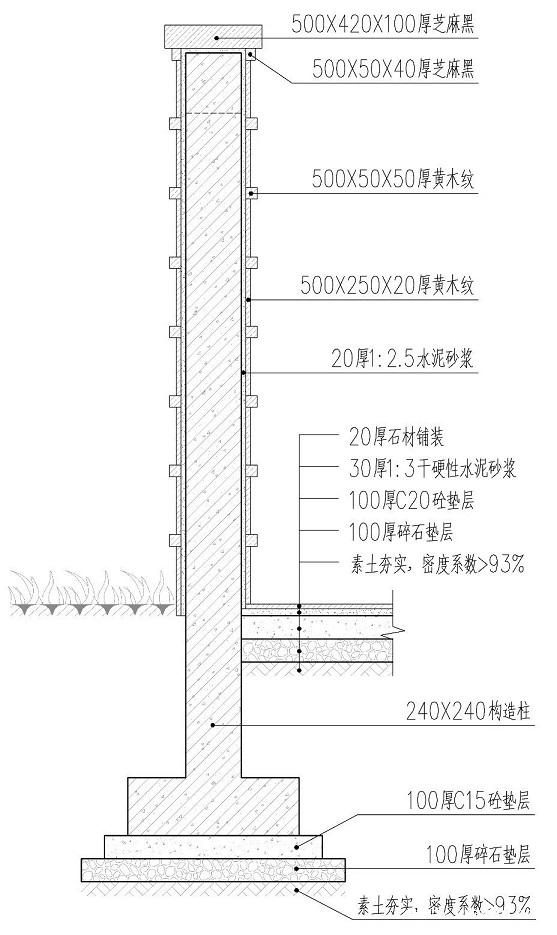

▲3-3剖面图
▲4-4剖面图
